Edelstahl Wand/Boden Flansche
Edelstahlflansche für Wand, Boden und Decke, rund und oval, für Rohre von 21,3 bis 60,3 mm. Das Rohr wird durchgesteckt und mit einer seitlichen Madenschraube fixiert, eine Rosette ist nicht nötig.
| Bezeichnung | Art.-Nr. | Maß | Werkstoff | Einheit | Preis | Lieferzeit | ||
|---|---|---|---|---|---|---|---|---|
 | Wandanschluss Edelstahl für Rohr Ø 33,7 mm, Versteckte Verschraubung | 43208 | Durchmesser 33,7 mm | A2 / V2A | einzeln | 9,16 EUR je Stück | 3 bis 5 Werktage | |
 | Edelstahl Flansch für 21,3 mm Rohr | P70213 | A4 / V4A | einzeln | 8,89 EUR je Stück | 3 bis 5 Werktage | ||
| Edelstahl Flansch für 26,9 mm Rohr | P70269 | A4 / V4A | einzeln | 9,14 EUR je Stück | 3 bis 5 Werktage | ||
| Edelstahl Flansch für 33,7 mm Rohr | P070400 | A2 / V2A | einzeln | 9,39 EUR je Stück | 3 bis 5 Werktage | ||
| Edelstahl Flansch für 42,4 mm Rohr | P070500 | A2 / V2A | einzeln | 10,64 EUR je Stück | 3 bis 5 Werktage | ||

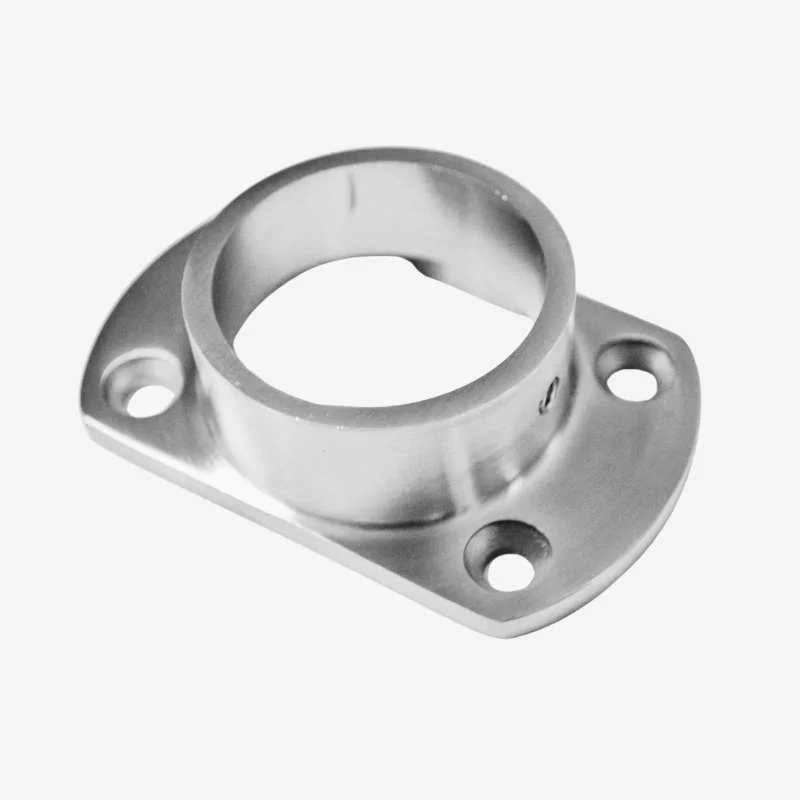

 | Edelstahl Flansch für 42,4 mm Rohr Oval | P07550 | A2 / V2A | einzeln | 11,27 EUR je Stück | 3 bis 5 Werktage | ||

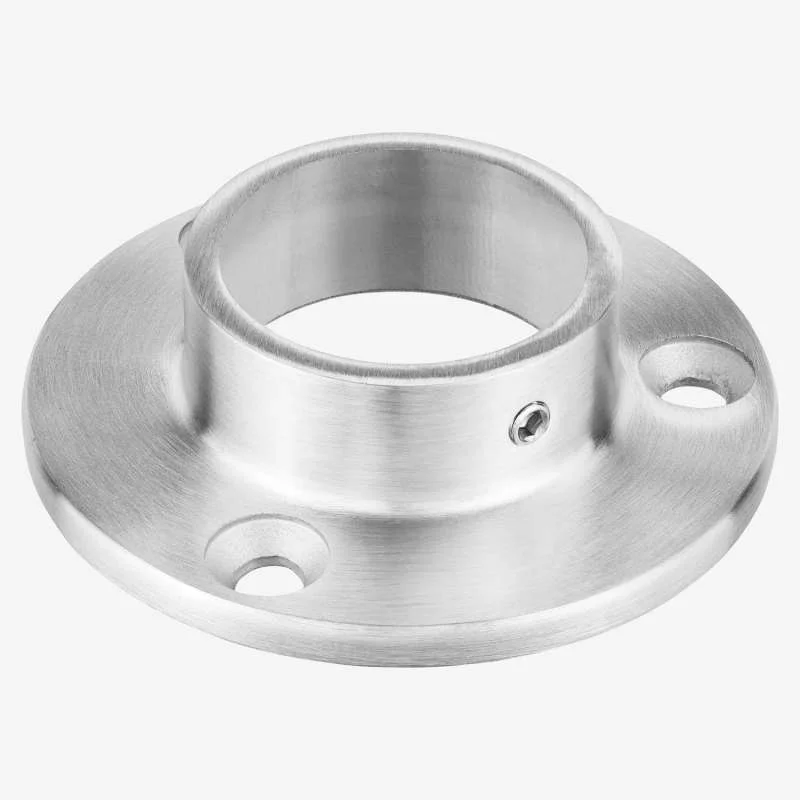

| Edelstahl Flansch für 48,3 mm Rohr | P070600 | A2 / V2A | einzeln | 14,03 EUR je Stück | 3 bis 5 Werktage | ||
| Edelstahl Flansch für 48,3 mm Rohr Oval | P075600 | A2 / V2A | einzeln | 13,78 EUR je Stück | 3 bis 5 Werktage | ||
| Edelstahl Flansch für 60,3 mm Rohr | P70603 | A4 / V4A | einzeln | 31,31 EUR je Stück | 3 bis 5 Werktage |
Flansche für Rohrkonstruktionen: Bauformen und Auswahl
Runder Flansch
Der runde Edelstahlflansch ist die universelle Lösung für Garderobenstangen, Handlaufenden, Stützen und Geländerpfosten. Er ist aus V2A (AISI 304), Korn 240 geschliffen und so geformt, dass er ohne Abdeckrosette gut aussieht. Die Bohrungen sind gesenkt, damit Senkkopfschrauben bündig abschließen; beim Flansch für 33,7 mm sind es drei Bohrungen mit 5,5 mm. Wir führen runde Flansche für 21,3, 26,9, 33,7, 42,4, 48,3 und 60,3 mm.
Ovaler Flansch
Die ovale Bauform für 42,4 und 48,3 mm hat vier gesenkte Bohrungen mit 6,5 mm, die in der Länge weiter auseinanderliegen. Das ergibt einen größeren Hebel gegen Kippen in einer Richtung. Ovale Flansche sind deshalb die bessere Wahl für Pfosten, die vor allem in eine Richtung belastet werden, und für schmale Flächen wie Treppenwangen oder Mauerkronen.
Wandanschluss mit verdeckter Verschraubung
Für Rohre mit 33,7 mm gibt es den Wandanschluss mit versteckter Verschraubung aus 1.4301, geschliffen mit Korn 320. Er wird an die Wand geschraubt, das Rohr wird aufgesetzt, und von vorn ist keine Schraube zu sehen. Typisch für Handläufe an der Treppenwand und für Garderobenstangen in reduziertem Design.
Befestigen
Wählen Sie Schrauben, die zum Bohrbild passen, aus Edelstahl und mit Senkkopf. In Beton und Vollziegel halten Spreizdübel, in Lochziegel und Porenbeton eignen sich Langschaftdübel oder Injektionsanker. Bei Bodenmontage im Außenbereich legen Sie den Flansch auf eine leicht erhöhte, ebene Fläche, damit kein Wasser darunter stehen bleibt. Die Madenschraube ziehen Sie erst fest, wenn das Rohr ausgerichtet ist.
